机械联轴器不对中教育训练模拟器

 PT100和PT300机械故障模拟教育训练平台(2019款)
模拟平台硬件
PT100和PT300是为了学习各种振动特征的详细知识,有必要在与实际机器相同的装置中进行模拟实验,用来提高非常复杂振动频谱的分析能力,同时各种缺陷,进行精密振动分析和详细故障诊断。KC机械故障诊断教学模拟实验的每个部分都可以精确加工,具有高公差,可以低振动运行,可根据您想要分析的具体故障特征,在安全可控的环境中单独或与各种缺陷搭配实验。作为研究机器缺陷特征的创新实验平台完全满足振动分析工程师和教学模拟用户的广泛需求。


功能说明

该模拟平台设计用于学习动平衡不对中、设备松动、滚动轴承故障及不同转速下的振动特征频率

该模拟平台,根据缺陷程度产生振动,可模拟由不平衡和不对中引起的振动现象,此外,它还是训练平衡和轴对准方法,来纠正不平衡和不对准故障、松动、轴承缺陷的理想选择。

产品特点

为了实现不平衡,在盘中钻出36个孔,每个孔夹角10°,使得任何不平衡的质量可以在所需的位置添加。


不对中机构被设计成通过将电动机移动自由地前后移动,使得它可以在不拆卸机器的情况下设置缺陷。


PT100和PT300是学习不平衡和不对中以及轴承故障较为合适的教育训练模拟平台。

精密动平衡模拟

中心支撑转子

高精度轴对中组件

左右移动顶丝螺栓

可预先安装各种缺陷轴承

信号处理技术研究

单级或多级平衡训练

   机械松动的故障模拟

  轴承问题的诊断

  不同转速下轴承故障特征频率的分析


配置:

直流电机(220V) 1台

变频调速器    1组

联轴器(含支撑架)   4组

轴承座(含支撑架)   8个

故障轴承(可提供无故障轴承、内圈故障轴承、外圈故障轴承、滚动体故障轴承、综合故障轴承共5只)

不平衡飞轮     2只(可模拟单、多面动平衡功能)





使用说明简介:

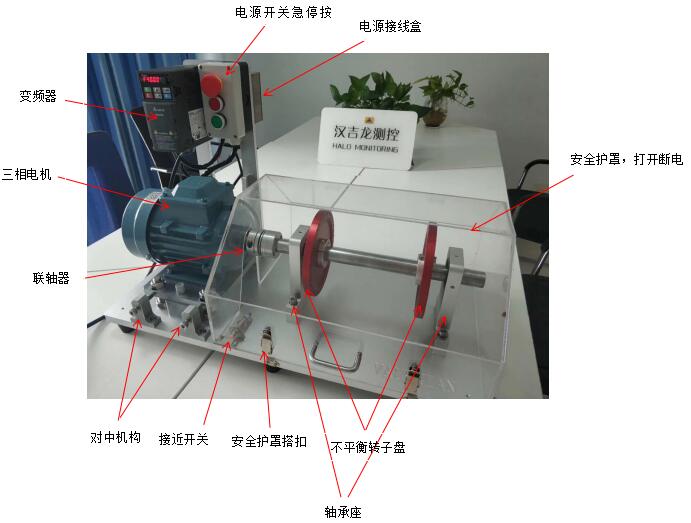

                            实验台基本布局



将两相220V三孔电源线,插入电源按钮背面的,电源接线盒中。

保持急停按钮和红色电源按钮处于弹开的模式,此时变频器已经供电,变频器会显示目前的电机工作频率。可调范围(0-60Hz),转速范围0-3600RPM,按键“  ”调整转速。

对中机构调整,可以通过电机底座四周的顶丝模组进行左右移动。

轴承座可以更换,先将联轴器固定螺栓松开,然后将轴承轴承座固定螺栓松开,可以更换轴承座。

(提供额外三根主轴,一根已经安装好内圈缺陷轴承,配有轴承座,第二根已经安装好外圈缺陷轴承,配有轴承座,第三根轴是加工偏小直径的轴,可以模拟轴承配合的内松动故障)

如需模拟外松动和轴承座松动,可以将轴承座固定螺栓松开,转动设备,即可进行试验。

如需模拟不平衡实验,可将M4的螺栓,安装在转子盘上,人为的制造不平衡量,转子的振动大小,和不平衡质量添加的大小直接相关。(仅提供了样品的M4螺栓,客户可根据自己所需的不平衡量自由添加螺栓数量和螺栓长度,精密调整可以添加螺栓垫片。)

亚克力的安全护罩,必须闭合时,设备才可以供电。(在保证安全的前提下,如需打开护罩,想让设备也正常工作的话,放置一个金属物件紧贴接近时传感器既可)

我公司提供的轴承座上是传感器固定螺栓孔安装,已预设为M5的固定螺栓孔。

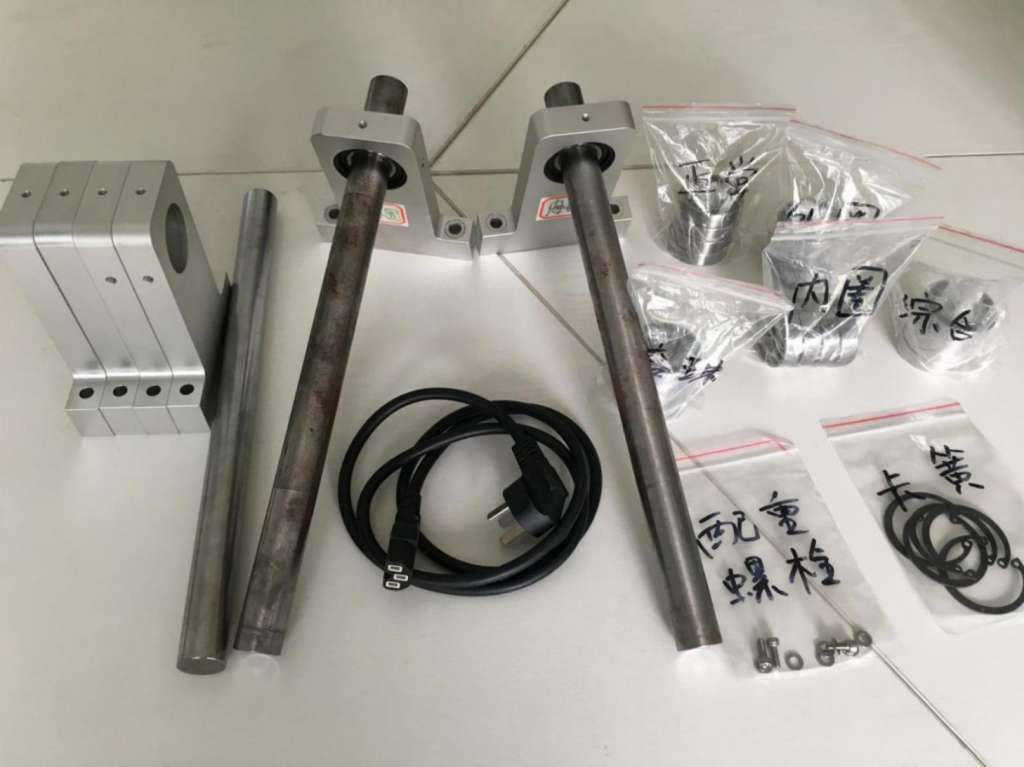

提供的附件图片

未安装轴承座4个,

已经安装主轴2根(配有轴承座),

1根内配合松动主轴

电源线一条

五种故障轴承类型含良好轴承(各4个)

卡簧

动平衡配重螺栓及垫片

精密砂纸







电气参数

电机
三相异步交流电机
控制器
VFD-M 变频器
速度范围
0~ 3600 rpm 可调
开始/停止 开关
以与先前设置相同的转速运行
输入电压
220 VAC,单相,60/50 Hz


机械参数


25mm 直径, 钢
故障轴承
两个普通轴承,一个内圈故障轴承,一个外圈故障轴承,综合故障轴承,滚珠故障轴承
底座
带1个安装孔的加速度计底座, 2个;可以安装嵌入式加速度传感器
转盘
铝盘, 150mm,2个圆周上36个M6螺钉孔,2个


对中机构
足够的高度便于安装对中设备(360°旋转)
用于水平方向移动的千斤顶螺栓旋钮


底板
10mm厚度的铝板
安全罩打开自动断电
可固定透明防震安全罩,互锁开关,可在安全罩打开时停止电机


重量和尺寸


重量
约 40Kg
尺寸
长度=650mm, 宽度=350mm, 高度=400mm(带安全盖)
